Фильтры для очистки мазута и сетчатые дренажные фильтры

Фильтры для очистки мазута и сетчатые дренажные фильтры – это два ключевых типа оборудования для защиты топливных систем и трубопроводов от механических примесей. Первые обеспечивают чистоту вязкого топлива, вторые – удаление твердых частиц из воды, пара, газов и других сред в промышленных сетях.

Типы и назначение:

Фильтры очистки мазута

Фильтры очистки мазута от мехпримесей устанавливают в котельных, электростанциях и других производствах, где необходима мазутоподготовка.

Конструкция фильтров мазута

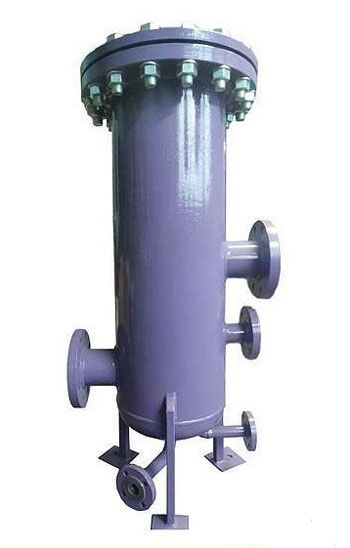

Фильтры для очистки мазута  – это вертикальный резервуар, который имеет цилиндрическую  форму с нижним днищем в виде эллипса.  Резервуар с опорами, имеющие отверстия для болтов, с помощью которых фильтр крепится к фундаменту.

Для подвода пара, продувки, а так же подвода и отвода мазута на корпусе фильтра устанавливаются патрубки с фланцами. Фильтрующий элемент содержит сетку, которую изготавливаем из нержавеющей стали и закрепляем внутри сосуда между крышкой и опорным кольцом.

Расшифровка обозначения ФМ-2,5-30-40(5)
ФМ — фильтр мазута
2,5 — рабочее давление, Мпа
30 — производительность, т/час
40(5) — фильтрующая сетка, с 5-ю отверстиями (грубая очистка), или 40 отверстиями (тонкая очистка) на 1-2 см.

Примеры для заказа фильтров для мазутов: ФМ-2,5-30-5, ФМ-2,5-30-40, ФМ-4-30-5, ФМ-4-30-40, ФМ-1-60-5, ФМ-1-60-40, ФМ-1-120-5, ФМ-1-120-40, ФМ-1-240-5, ФМ-1-240-40.

Фильтры жидкостные дренажные сетчатые (СДЖ)

Используются в  трубопроводах при  условном давлении 1,6 и 4,0 МПа  и при температуре транспортируемой жидкости от минус 60 до 3000 С.

Фильтры СЖД применяются в технологических установках в следующих отраслях:

• нефтеперерабатывающей
• нефтехимической
• нефтяной
• газовой

Они предназначены для защиты насосного и другого оборудования, при работе которого размер твердых частиц механических примесей и жидкости должен быть не более 200 мкм.

Назначение и типы

Классы опасности транспортируемой жидкости 1, 2, 3 и 4 ГОСТ 12.1.007-76/

При заказе используйте следующие обозначения: — фильтр сетчатый дренажный (СДЖ), устанавливаемый на трубопроводе Ду 250 мм, на условное давление 1,6 МПа, конструктивного исполнения 2, материального исполнения 3:фильтр СДЖ 250-1,6-2-3 АТК 24.218.04-90 — тот же фильтр с изоляцией:фильтр СДЖ 250-1,6-2-3И АТК 24.218.04-90

Преимущества фильтров ЗЕО:

Долгий срок службы – применение коррозионностойких материалов.
Простота обслуживания – разборный корпус, легкодоступная сетка/картридж.
Эффективность – гарантированное удаление частиц заявленного размера.
Гибкость – изготовление под нестандартные размеры и давления.
